Parametrisk modellering
Læringsmål
- Parametrisk modellering i FreeCAD
- Anvende spreadsheet workbench i FreeCAD.
- Gemme mål som parametre,
- Oprette aliases til parametre.
- Bruge parametre i dine sketches/modeller.
- Exportere din CAD model så den er klar til 3D print.

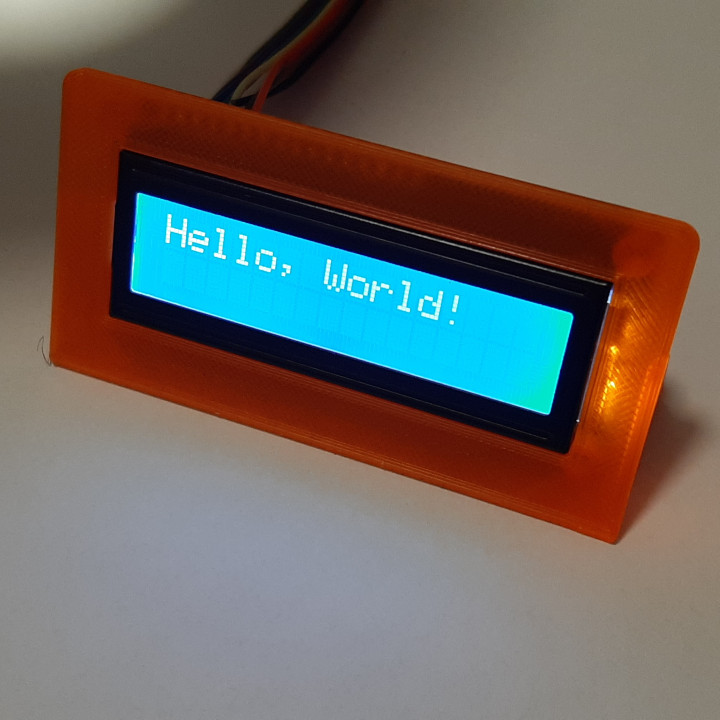

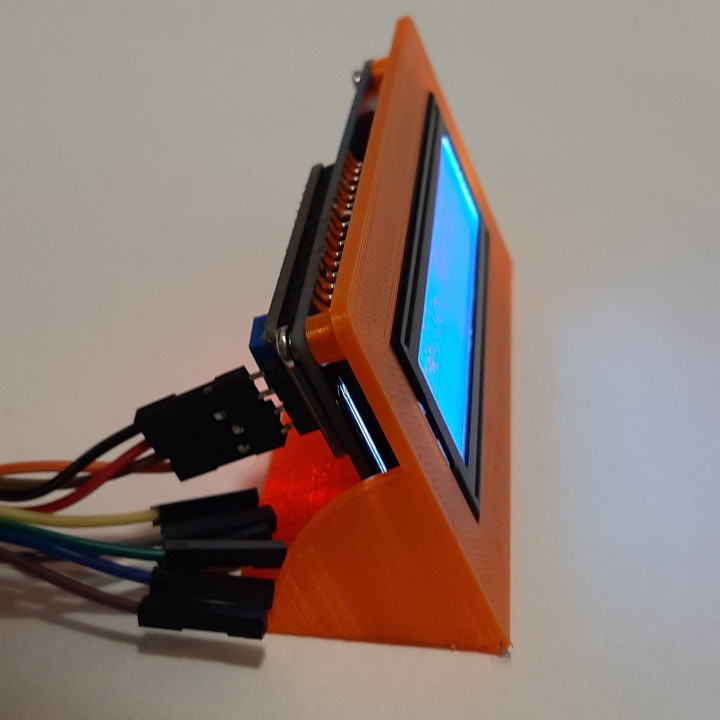

I dette modul skal du konstruere en simpel holder til et LCD-display.
Ved parametrisk design samler vi målene ét sted, i et spreadsheet. Hvis vi senere ændrer en parameter, opdateres hele modellen automatisk.
Det gør det lettere at:
- Tilpasse produkter til forskellige størrelser.
- Rette fejl.
- Genbruge design.
- Du skal bruge en: EasyAlias macro
Opgaven
Du skal konstruere en holder til et LCD-display.
 |  |

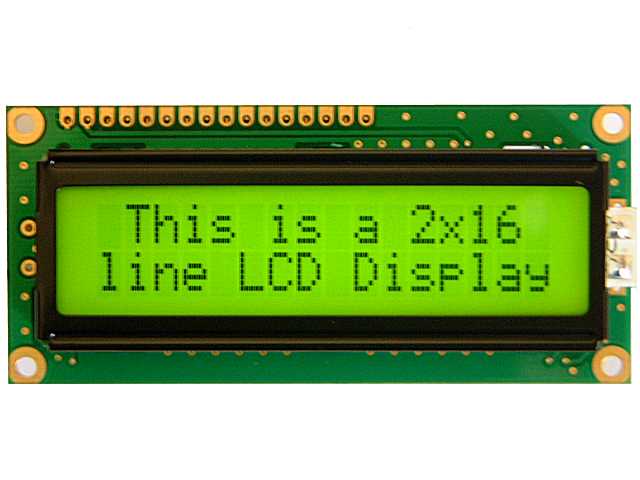

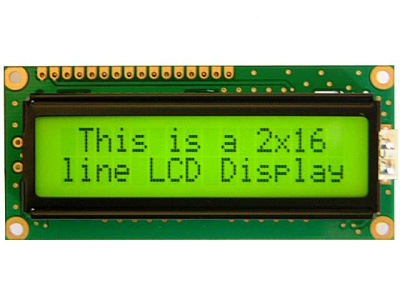

Dette er selve LCD displayet

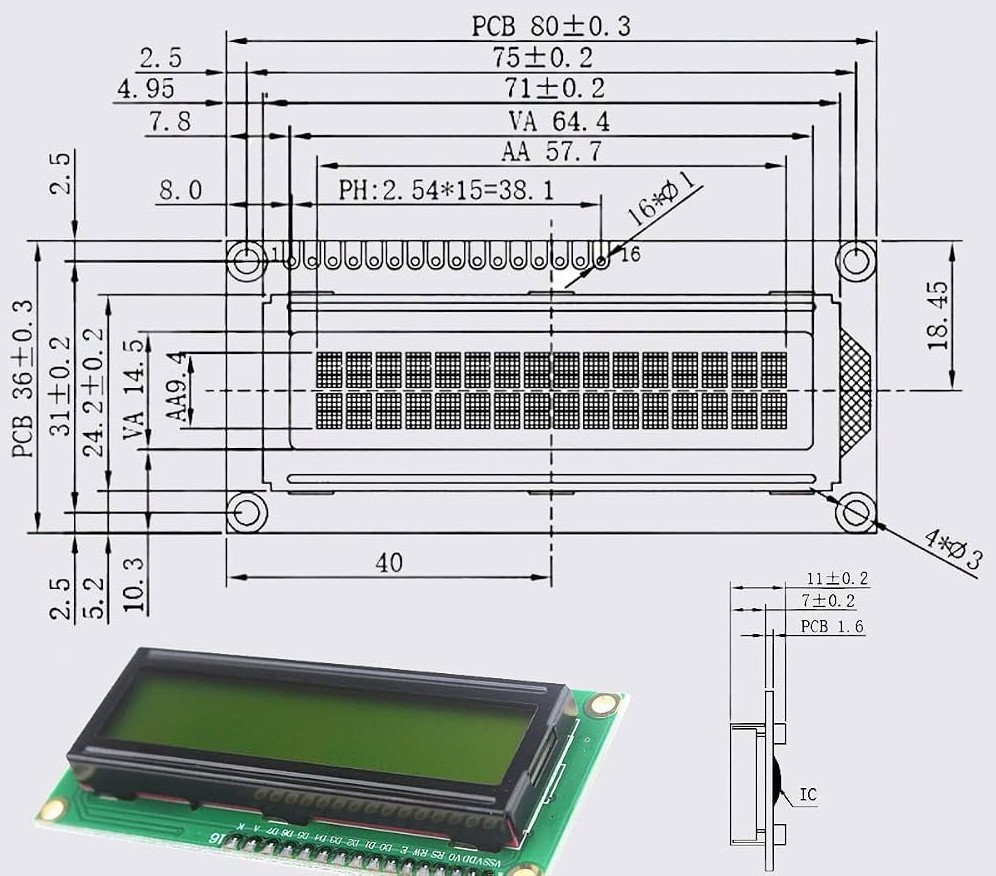

Dimensioner på displayet kan du aflæse på nedenstående billede, som at taget fra displayets datasheet.
Del 1: Opret et Spreadsheet
Skift til:
- Spreadsheet Workbench
Opret et nyt regneark.
Indsæt følgende værdier:
| Celle | Alias | Værdi |
|---|---|---|
| A1 | displayLength | (fra datasheet) |
| A2 | displayHeight | (fra datasheet) |
| A3 | displayDepth | (fra datasheet) |
| A4 | holeDia | (fra datasheet) |
| A5 | holeSpacingX | (fra datasheet) |
| A6 | holeSpacingY | (fra datasheet) |
| A7 | wallThickness | 3mm |
| A8 | clearance | 0.5mm |
- Gem hver parameter værdi som et alias. (værdien bliver markeret med gul baggrund)
- Omdøb dit 'Spreadsheet' til 'doc' (gør det hurtigere at referere til dine data senere)
Del 2 : Tegn Profil
- Opret en side profil på LCD holder. (du bestemmer selv vinkel),
- Anvend 'doc.wallThickness' som tykkelsen på holderen.
- Opret Pad ud fra dimensioner i 'doc', .. har vi nok data ?
Del 3: Lav en lomme til displayet
Tegn en ny sketch på fladen som vender ud mod bruger.
- Lav et nyt rektangel.
Størrelsen skal være:
Længde
doc.displaylength + 2*doc.clearance
Højde
doc.displayHeight + 2*doc.clearance
- Lav en Pocket der gøre hele vejen igennem dvs > 3mm.
Del 4 : Opret monteringshuller
I dette trin monteringshuller til LCD-display og samtidig sørge for, at displayets forside kommer til at flugte med forsiden af holderen. (se datasheet)
Du skal bruge:
- et construction rectangle til at placere hullerne,
- constraints til at centrere om Y-aksen, og styre størrelsen.
- holeSpacingX og holeSpacingY fra' doc'
- Pad til at lave stand-offs (højden af stand-off kan du udlede af datasheet.)'
- Pocket til monteringshullerne
